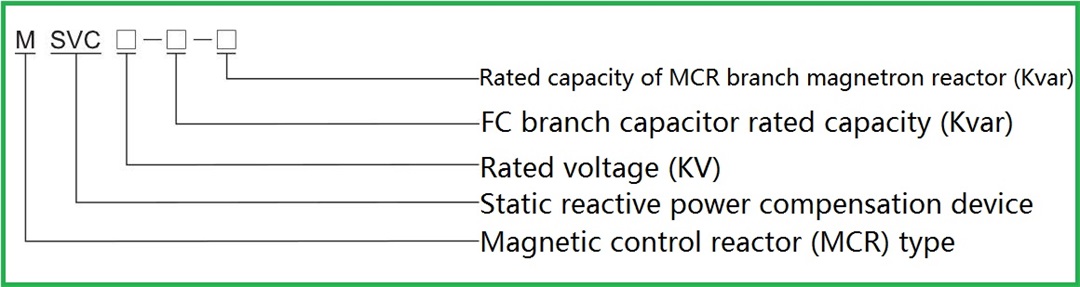

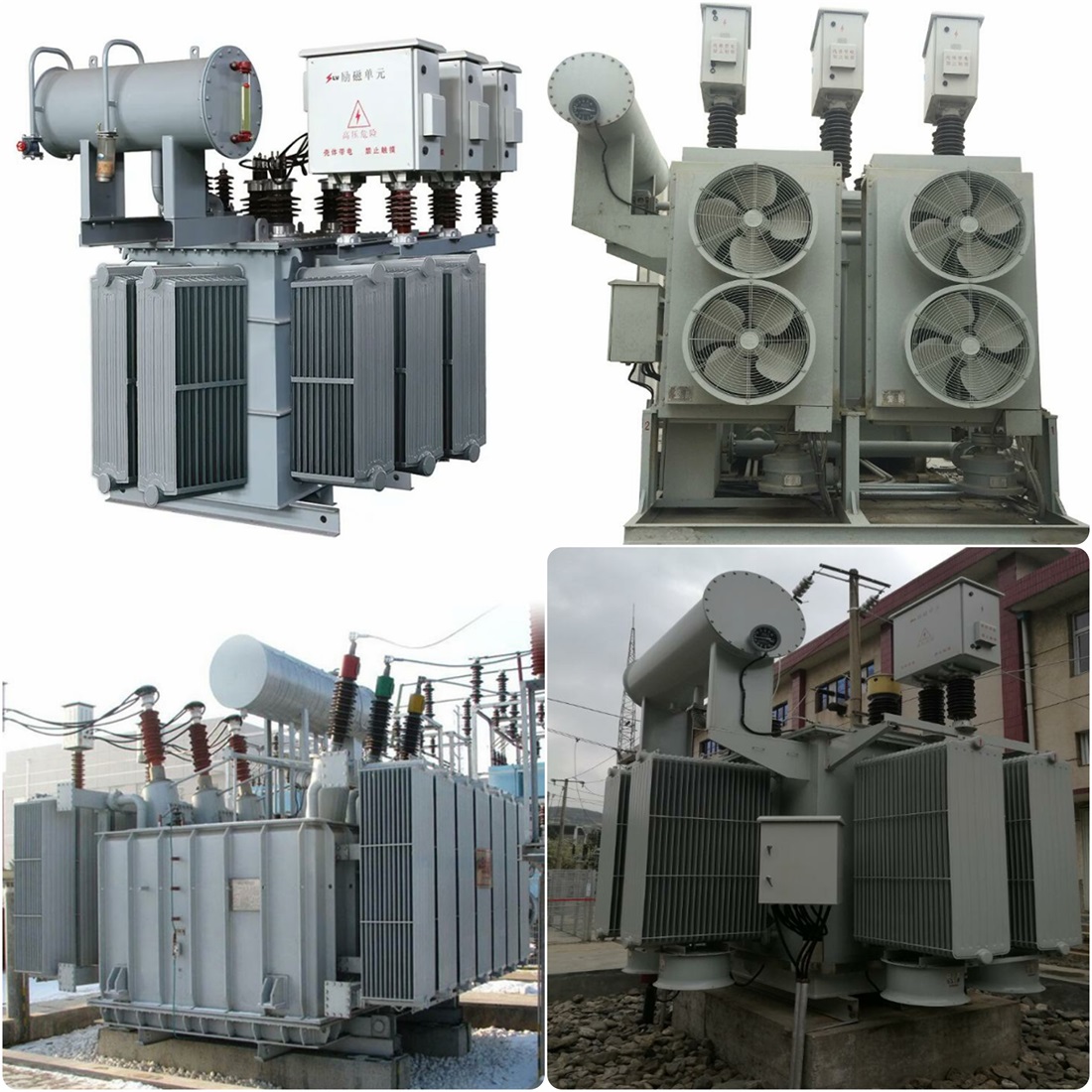

MSVC/MCR 6-110KV 150-100000Kvar magnetron typu reaktor wysokiego napięcia statyczne urządzenie do kompensacji mocy biernej

1. Regulacja mocy biernej z szybkim śledzeniem, za pomocą sterowanego nasycalnego reaktora typu „zawór magnetyczny”, automatycznego sprzężenia wzbudzenia DC i trybu pracy z ograniczeniem nasycenia magnetycznego, co znacznie zmniejsza harmoniczne i ma niskie straty mocy czynnej, szybką prędkość reakcji i szybką funkcję .
2. Przyjęto technologię wyzwalania przesunięcia fazowego izolacji optycznej, a wyzwalacz przesunięcia fazowego transmisji światłowodowej poprawia poziom izolacji systemu, zwiększa zdolność przeciwzakłóceniową urządzenia i zmniejsza rozmiar sprzętu.
3. Elementem sterującym jest tyrystor niskiego napięcia, który podczas pracy nie musi wytrzymywać wysokiego napięcia i dużego prądu.Jest bezpieczny i niezawodny oraz ma niską kaloryczność.Wymagane jest naturalne chłodzenie i nie jest wymagany żaden dodatkowy sprzęt chłodzący.
4. Dostępne są elastyczne metody instalacji, zarówno instalacje zewnętrzne, jak i wewnętrzne.Niewielkie rozmiary, wysoka niezawodność, bezobsługowość i długa żywotność.
5. Wykorzystując wieloprocesorową technologię przetwarzania równoległego, wysoki stopień automatyzacji, może realizować różne doskonałe funkcje sterowania i ochrony gałęzi MCR i FC, przełączać monitorowanie online, pomiar i kontrolę harmonicznych itp., a także może realizować różne transmisje danych i " cztery funkcje „Zdalne”. Obsługa jest prosta, a interakcja użytkownika przyjazna i wygodna.

Obszar zastosowań:

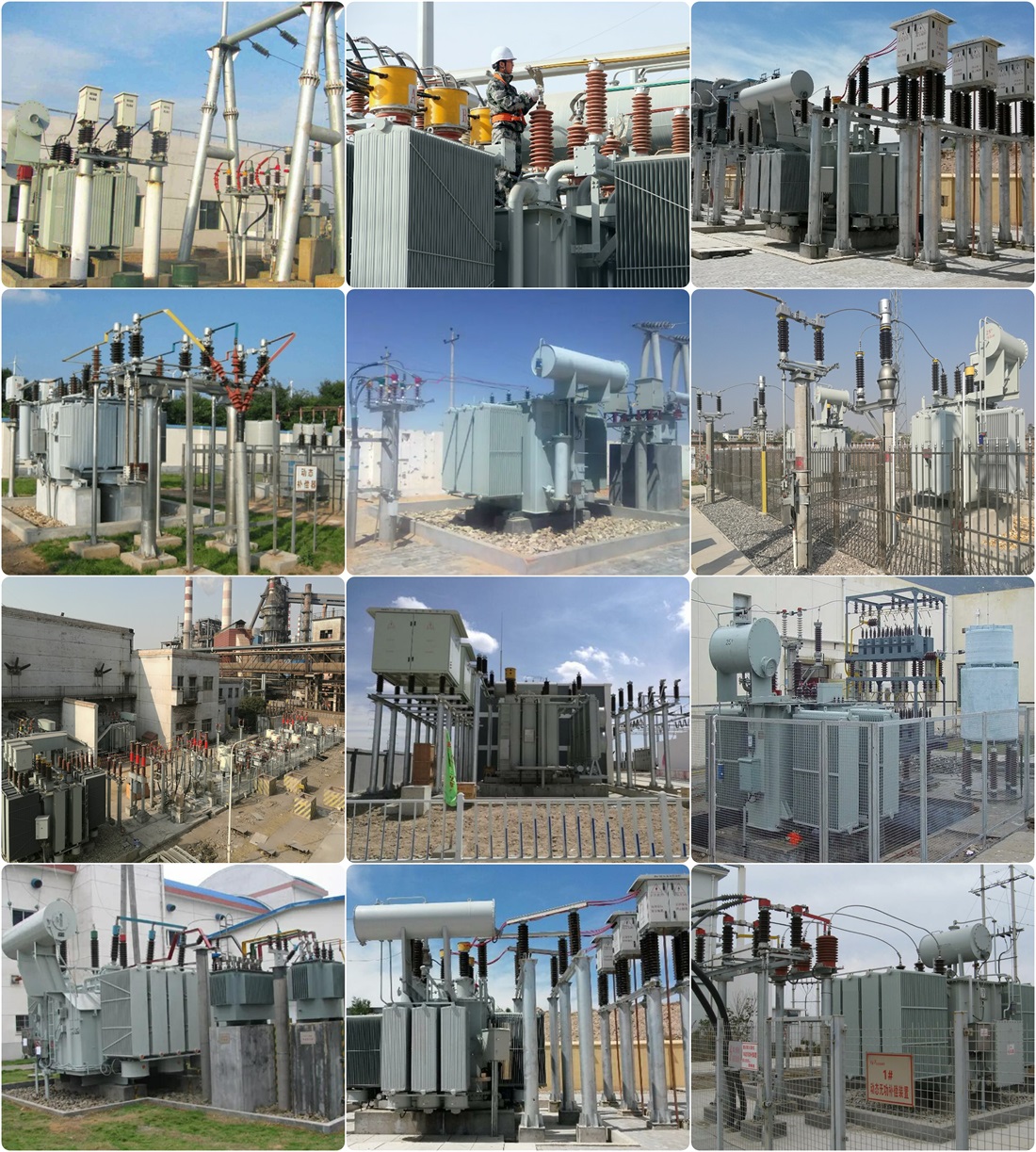

Urządzenie do dynamicznej kompensacji mocy biernej typu MSVC jest stosowane głównie w systemie elektroenergetycznym 6-220 KV, które może realizować dynamiczną kompensację mocy biernej, poprawiać współczynnik mocy, stabilizować napięcie i jednocześnie filtrować harmoniczne w celu poprawy jakości energii w sieci energetycznej.Urządzenie jest obecnie szeroko stosowane w węglu, zelektryfikowanych kolejach, stali, energetyce wiatrowej i innych gałęziach przemysłu, a efekt oszczędzania energii jest oczywisty.
1. Elektryczny piec łukowy
Ze względu na niestabilną rezystancję łuku i niezrównoważoną trójfazową, elektryczny piec łukowy jest głównie szkodliwy dla sieci energetycznej w następujący sposób: generowane składniki szlachetne są obfite, a zawartość jest duża, a główne składniki prądu szlachetnego są 2-7 razy, spośród których 2, 3 i 5 razy są największe, siatka pochodnej jest poważnie niezrównoważona w trójfazie, generowany jest prąd składowej przeciwnej, występuje poważne migotanie napięcia, a współczynnik mocy jest niski.
Sposobem na całkowite rozwiązanie powyższych problemów jest zainstalowanie przez użytkownika urządzenia do dynamicznej kompensacji mocy biernej o krótkim czasie reakcji.System MSVC charakteryzuje się szybkim czasem reakcji i może w pełni sprostać surowym wymaganiom technicznym.Może szybko dostarczyć prąd bierny do elektrycznego pieca łukowego i ustabilizować napięcie sieci magistrali, zwiększyć moc wyjściową mocy czynnej systemu, poprawić wydajność produkcji i zminimalizować wpływ migotania.Funkcja kompensacji podziału fazy MSVC może wyeliminować asymetrię trójfazową spowodowaną przez elektryczny piec łukowy, a urządzenie filtrujące może wyeliminować szkodliwe fale szlachetne wysokiego rzędu i poprawić współczynnik mocy, dostarczając moc bierną do systemu.
2. Przesył mocy na duże odległości
System elektroenergetyczny zmierza obecnie w kierunku sieci dużej mocy, przesyłu energii na duże odległości i wysokiego zużycia energii, co zmusza system przesyłowy i dystrybucyjny do zwiększenia środków usprawniających.MSVC może znacznie poprawić wydajność przesyłu i dystrybucji energii w systemie elektroenergetycznym, to znaczy w różnych warunkach sieci energetycznej, aby utrzymać zrównoważone napięcie, MSVC można zainstalować w jednym lub kilku odpowiednich miejscach w sieci energetycznej, aby osiągnąć następujące w celu ustabilizowania słabego systemu sieciowego.Napięcie: Zmniejsz straty transmisji, zwiększ wydajność transmisji, zmaksymalizuj wydajność istniejącej sieci energetycznej, zwiększ granicę stanu przejściowego ustalonego, zwiększ tłumienie przy małych zakłóceniach i buforuj oscylacje mocy.
3. System walcowni
Walcarka jest reaktywnym obciążeniem udarowym, które ma następujący wpływ na sieć energetyczną: niski współczynnik mocy: powodujący wahania napięcia i spadek napięcia, w ciężkich przypadkach sprzęt elektryczny nie może normalnie pracować, zmniejszając wydajność produkcji: szkodliwy wysoki rząd w urządzeniu przesyłowym obciążenia będą generowane harmoniczne, głównie harmoniczne wyższego rzędu reprezentowane przez 5, 7, 11 i 13 razy, co spowoduje poważne zniekształcenie napięcia sieciowego.Urządzenie MSVC może dobrze rozwiązać powyższe problemy, utrzymać stabilne napięcie magistrali, odfiltrować harmoniczne i poprawić współczynnik mocy.
4. Wyciąg kopalniany
Wyciągi górnicze napędzane są głównie silnikami prądu stałego, które charakteryzują się krótkim cyklem pracy, dużą szybkością reakcji i dużymi wahaniami mocy biernej.Podczas pracy będą miały następujący wpływ na sieć energetyczną: powodują spadek napięcia sieciowego i wahania napięcia, niski współczynnik mocy, a prostowniki będą wytwarzać wiele wysokich subharmonicznych, szybka reakcja urządzenia MSVC może doskonale rozwiązać powyższe problemy .
5. Farma wiatrowa
W elektrowniach wiatrowych napięcie i moc bierna ulegają dużym wahaniom pod wpływem prędkości wiatru, a część mocy biernej indukcyjnej jest często potrzebna do skompensowania mocy ładowania linii.Jeśli do kompensacji mocy biernej systemu i poprawy współczynnika mocy używany jest stały lub stopniowany zespół kondensatorów przełączających, ta metoda może zapewnić tylko moc bierną pojemnościową, ale nie może osiągnąć szybkiej dynamicznej regulacji wraz ze zmianą prędkości wiatru, co jest łatwe do spowodowania odesłanie mocy biernej z powrotem do systemu, wzrost napięcia i zagrożenie dla stabilności sprzętu i systemu elektrycznego.System MSVC może szybko i dokładnie wykonać kompensację mocy biernej pojemnościowej i indukcyjnej, co może całkowicie rozwiązać problem odwracania mocy biernej, jednocześnie stabilizując napięcie szyn zbiorczych i poprawiając współczynnik mocy.Po zainstalowaniu nowego systemu MSVC można w pełni wykorzystać oryginalny stały bank kondensatorów i dodać tylko dławik magnetronowy, który może osiągnąć dobre wyniki przy mniejszych inwestycjach i stać się odpowiednim wyborem do poprawy zarządzania jakością energii w farmach wiatrowych .
6. Zasilanie lokomotywy elektrycznej
Tryb transportu lokomotyw elektrycznych nie tylko chroni środowisko, ale także powoduje poważne „zanieczyszczenie” sieci energetycznej.Jednofazowe zasilanie tramwajów i lokomotyw powoduje poważną asymetrię trójfazową i niski współczynnik mocy sieci zasilającej oraz generuje składową przeciwną prądu.Obecnym sposobem rozwiązania tego problemu jest zainstalowanie MSVC w odpowiednim miejscu wzdłuż linii kolejowej w celu poprawy współczynnika mocy i rozwiązania problemu asymetrii trójfazowej.
