RW12 15/27KV 100/200A ខាងក្រៅ កុងតាក់ហ្វុយហ្ស៊ីបធ្លាក់ចុះតង់ស្យុងខ្ពស់សម្រាប់សាខាខ្សែបញ្ជូន និងការការពារប្លែង
ការពិពណ៌នាពីផលិតផល
ហ្វុយស៊ីសទម្លាក់ស៊េរី RW12 គឺជាឧបករណ៍ការពារវ៉ុលខ្ពស់នៅខាងក្រៅនៅក្នុងប្រព័ន្ធបញ្ជូន និងចែកចាយថាមពល។ពួកវាត្រូវបានដំឡើងនៅលើផ្នែកតង់ស្យុងខ្ពស់នៃ transformers ចែកចាយ ឬនៅលើសាខានៃបន្ទាត់ចែកចាយ ហើយត្រូវបានប្រើសម្រាប់ការការពារសៀគ្វីខ្លី និងលើសទម្ងន់នៃ transformers និងបន្ទាត់ ក៏ដូចជាការបំបែក និងចរន្តផ្ទុករួមបញ្ចូលគ្នា។ហ្វុយស៊ីបទម្លាក់សេរ៉ាមិចដែលមានតង់ស្យុងខ្ពស់មានតង្កៀបអ៊ីសូឡង់សេរ៉ាមិច និងបំពង់ហ្វុយស៊ីប។ទំនាក់ទំនងឋិតិវន្តត្រូវបានដំឡើងនៅចុងទាំងពីរនៃតង្កៀបអ៊ីសូឡង់ ហើយទំនាក់ទំនងផ្លាស់ទីត្រូវបានដំឡើងនៅចុងទាំងពីរនៃបំពង់ fuse ។បំពង់ fuse ត្រូវបានផ្សំឡើងដោយបំពង់ទប់ធ្នូខាងក្នុង និងបំពង់ fuse ។ស្រទាប់ខាងក្រៅមានបំពង់ក្រដាស phenolic ឬបំពង់ក្រណាត់កញ្ចក់ epoxy ។ហ្វុយហ្ស៊ីបប្រភេទទម្លាក់បន្ទុកជួយពង្រឹងទំនាក់ទំនងជំនួយយឺត និងគម្របពន្លត់ធ្នូ ដើម្បីបែងចែក និងបញ្ចូលគ្នានូវចរន្តផ្ទុក។
ការពិពណ៌នាអំពីគំរូ

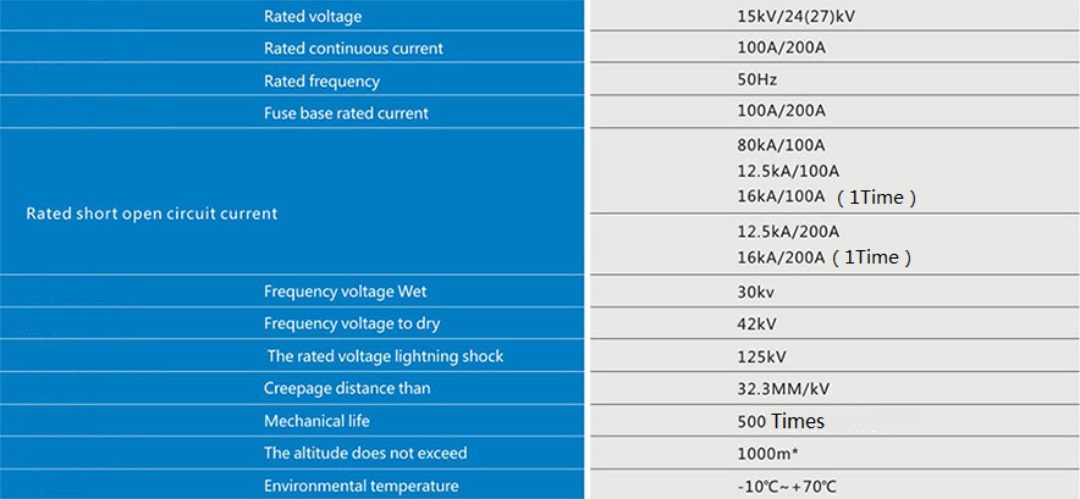

ប៉ារ៉ាម៉ែត្របច្ចេកទេសនិងទំហំដំឡើង
ដ្យាក្រាមដំឡើងតង្កៀប៖
ឥទ្ធិពលនៃការដំឡើងផលិតផល៖
លក្ខណៈពិសេសនៃរចនាសម្ព័ន្ធផលិតផល និងវិសាលភាពនៃការប្រើប្រាស់
រចនាសម្ព័ន្ធបំពង់រលាយ៖
Fuse ផលិតពី flberglsaa ធន់នឹងសំណើម និងការពារច្រេះ។
មូលដ្ឋាន Fuse៖
មូលដ្ឋានផលិតផលបង្កប់រចនាសម្ព័ន្ធមេកានិចនិងអ៊ីសូឡង់។ដំឡើងយន្តការដំបងដែកដោយប្រើសម្ភារៈចងពិសេស និងអ៊ីសូឡង់រួមគ្នា ដែលអាចទប់ទល់នឹងចរន្តចរន្តខ្លីអាចបើកថាមពលអគ្គិសនីបាន។
Moistureproof fuse មិនមានពងបែក ខូចទ្រង់ទ្រាយ បើកចំហ សមត្ថភាពធំ កាំរស្មីយូវី អាយុវែង លក្ខណៈសម្បត្តិអគ្គិសនីល្អ កម្លាំង dielectric និងភាពរឹងម៉ាញេទិកដ៏ល្អឥតខ្ចោះ និងសមត្ថភាពឧទ្ទិស។
អង្គការទាំងមូលដើម្បីអព្យាក្រឹត ការដំឡើងងាយស្រួល សុវត្ថិភាព និងអាចទុកចិត្តបាន។
1. សីតុណ្ហភាពព័ទ្ធជុំវិញមិនខ្ពស់ជាង +40 C មិនទាបជាង -40 C
2. កម្ពស់មិនលើសពី 3000 ម៉ែត្រ
3. ល្បឿនខ្យល់អតិបរមាមិនលើសពី 35m/s
4. អាំងតង់ស៊ីតេនៃការរញ្ជួយដីមិនលើសពី 8 ដឺក្រេ។
ការដំឡើងនិងដំណើរការហ្វុយស៊ីប
1. ការដំឡើង fuse ធ្លាក់ចុះ:
(1) ការរលាយគួរតែត្រូវបានរឹតបន្តឹងកំឡុងពេលដំឡើង (ដូច្នេះការរលាយត្រូវបានទទួលរងនូវកម្លាំង tensile ប្រហែល 24.5N) បើមិនដូច្នេះទេវាងាយស្រួលក្នុងការធ្វើឱ្យទំនាក់ទំនងឡើងកំដៅ។
(2) ហ្វុយហ្ស៊ីបដែលបានដំឡើងនៅលើដៃឈើឆ្កាង (ស៊ុម) គួរតែរឹងមាំ និងអាចទុកចិត្តបាន ហើយមិនគួរមានការរង្គោះរង្គើ ឬញ័រឡើយ។
(3) បំពង់រលាយគួរតែមានមុំទំនោរចុះក្រោម 25° ± 2° ដូច្នេះបំពង់រលាយអាចធ្លាក់ចុះយ៉ាងឆាប់រហ័សដោយទម្ងន់របស់វានៅពេលដែលរលាយត្រូវបានផ្លុំ។
(4) ហ្វុយហ្ស៊ីបគួរតែត្រូវបានតំឡើងនៅលើដៃឈើឆ្កាង (ស៊ុម) ដែលមានចម្ងាយបញ្ឈរមិនតិចជាង 4 ម៉ែត្រពីដី។ប្រសិនបើវាត្រូវបានដំឡើងនៅខាងលើឧបករណ៍បំលែងចែកចាយ វាគួរតែរក្សាចម្ងាយផ្តេកលើសពី 0.5m ពីព្រំដែនវណ្ឌវង្កខាងក្រៅនៃប្លែងចែកចាយ។ការដួលរលំនៃបំពង់រលាយបណ្តាលឱ្យមានគ្រោះថ្នាក់ផ្សេងទៀត។
(5) ប្រវែងនៃបំពង់ fuse គួរតែត្រូវបានលៃតម្រូវល្មម។វាត្រូវបានទាមទារថាអណ្ដាតកូនទាអាចកាន់បានច្រើនជាងពីរភាគបីនៃប្រវែងទំនាក់ទំនងបន្ទាប់ពីបិទ ដើម្បីជៀសវាងការធ្លាក់ដោយខ្លួនឯងក្នុងពេលប្រតិបត្តិការ ហើយបំពង់ហ្វុយស៊ីបមិនគួរប៉ះនឹងកូនទាឡើយ។ដើម្បីបងា្ករបំពង់រលាយពីការដួលរលំទាន់ពេលវេលាបន្ទាប់ពីការរលាយត្រូវបានផ្លុំ។
(6) ការរលាយដែលប្រើត្រូវតែជាផលិតផលស្តង់ដាររបស់ក្រុមហ៊ុនផលិតធម្មតា ហើយមានកម្លាំងមេកានិចជាក់លាក់។ជាទូទៅការរលាយត្រូវបានទាមទារដើម្បីទប់ទល់នឹងកម្លាំង tensile លើសពី 147N ។
(7) ហ្វុយហ្ស៊ីបទម្លាក់ 10kV ត្រូវបានតំឡើងនៅខាងក្រៅ ហើយចំងាយរវាងដំណាក់កាលត្រូវមានលើសពី 70cm។
ទីពីរ ប្រតិបត្តិការនៃតំណក់ទឹក៖
នៅក្រោមកាលៈទេសៈធម្មតា វាមិនត្រូវបានអនុញ្ញាតឱ្យដំណើរការឧបករណ៍ទម្លាក់ដោយបន្ទុកនោះទេ មានតែវាត្រូវបានអនុញ្ញាតឱ្យដំណើរការឧបករណ៍គ្មានបន្ទុក (បន្ទាត់)។ទោះជាយ៉ាងណាក៏ដោយ ខ្សែសាខានៃបណ្តាញចែកចាយ 10kV នៅក្នុងបណ្តាញអគ្គិសនីជនបទ និងឧបករណ៍បំលែងចែកចាយដែលមានសមត្ថភាពវាយតម្លៃតិចជាង 200kVA ត្រូវបានអនុញ្ញាតឱ្យដំណើរការជាមួយនឹងបន្ទុកតាមតម្រូវការដូចខាងក្រោមៈ
(1) ប្រតិបត្តិការត្រូវធ្វើឡើងដោយមនុស្សពីរនាក់ (ម្នាក់ត្រួតពិនិត្យ និងម្នាក់ទៀតធ្វើប្រតិបត្តិការ) ប៉ុន្តែត្រូវពាក់ស្រោមដៃអ៊ីសូឡង់ដែលមានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់ ស្បែកជើងកវែង និងវ៉ែនតា ហើយដំណើរការជាមួយកំណាត់អ៊ីសូឡង់ដែលមានលក្ខណៈសម្បត្តិគ្រប់គ្រាន់ជាមួយនឹងកម្រិតវ៉ុលដែលត្រូវគ្នា។ប្រតិបត្តិការត្រូវបានហាមឃាត់នៅពេលមានភ្លៀងធ្លាក់ខ្លាំង។
(2) ក្នុងអំឡុងពេលប្រតិបត្តិការនៃច្រកទ្វារវាត្រូវបានចែងជាទូទៅថាដំណាក់កាលកណ្តាលត្រូវបានទាញដំបូងបន្ទាប់មកដំណាក់កាលចំហៀង leeward ត្រូវបានទាញហើយបន្ទាប់មកដំណាក់កាលចំហៀង windward ត្រូវបានទាញ។នេះគឺដោយសារតែ transformer ចែកចាយត្រូវបានផ្លាស់ប្តូរពីប្រតិបត្តិការបីដំណាក់កាលទៅជាប្រតិបត្តិការពីរដំណាក់កាល ហើយផ្កាភ្លើងធ្នូដែលបានបង្កើតនៅពេលដែលដំណាក់កាលមធ្យមត្រូវបានខូចមានទំហំតូច ដែលនឹងមិនបណ្តាលឱ្យមានសៀគ្វីខ្លីរវាងដំណាក់កាល។ទីពីរគឺដើម្បីបំបែកដំណាក់កាលចំហៀង leeward ដោយសារតែដំណាក់កាលកណ្តាលត្រូវបានទាញដាច់ពីគ្នាហើយចម្ងាយរវាងដំណាក់កាលចំហៀង leeward និងដំណាក់កាលចំហៀង windward បានកើនឡើងទ្វេដង។ទោះបីជាមាន overvoltage ក៏ដោយលទ្ធភាពនៃសៀគ្វីខ្លីរវាងដំណាក់កាលគឺតូចណាស់។នៅពេលដែលដំណាក់កាលចំហៀងនៃខ្យល់ត្រូវបានទាញត្រឡប់មកវិញ មានតែចរន្ត capacitive ដល់ដី ហើយផ្កាភ្លើងដែលបង្កើតគឺស្រាលណាស់។
(3) នៅពេលបិទ លំដាប់ប្រតិបត្តិការត្រូវបានបញ្ច្រាសនៅពេលបិទ ជាដំបូងបិទដំណាក់កាលចំហៀងខ្យល់ បន្ទាប់មកបិទដំណាក់កាលចំហៀង leeward ហើយបន្ទាប់មកបិទដំណាក់កាលកណ្តាល។
(4) ដំណើរការបំពង់រលាយគឺជាធាតុញឹកញាប់។ប្រសិនបើអ្នកមិនយកចិត្តទុកដាក់ទេ វានឹងធ្វើឱ្យទំនាក់ទំនងឆេះ និងបណ្តាលឱ្យទំនាក់ទំនងមិនល្អ ធ្វើឱ្យទំនាក់ទំនងក្តៅខ្លាំង និងធ្វើឱ្យរន្ធនិទាឃរដូវដែលធ្វើអោយទំនាក់ទំនងកាន់តែអាក្រក់ និងបង្កើតជារង្វង់ដ៏កាចសាហាវ។ដូច្នេះនៅពេលទាញនិងបិទបំពង់ fusion ប្រើកម្លាំងល្មម។បន្ទាប់ពីបិទ សូមពិនិត្យមើលដោយប្រុងប្រយ័ត្នថាអណ្ដាតកូនទាអាចត្រូវបានដាក់យ៉ាងតឹង លើសពីពីរភាគបីនៃប្រវែងអណ្តាត។អ្នកអាចប្រើដងហ្រ្វាំងដើម្បីតោងក្បាលទាខាងលើ ហើយចុចចុះពីរបីដង។ព្យាយាមទាញម្តងទៀត ដើម្បីពិនិត្យមើលថាតើវាសមឬអត់។នៅពេលដែលកុងតាក់បិទ វាមិននៅនឹងកន្លែង ឬមិនបិទយ៉ាងរឹងមាំ ហើយសម្ពាធទំនាក់ទំនងឋិតិវន្តនៅលើហ្វុយហ្ស៊ីបមិនគ្រប់គ្រាន់ ដែលអាចធ្វើឱ្យទំនាក់ទំនងឆេះបានយ៉ាងងាយ ឬបំពង់ហ្វុយស៊ីបធ្លាក់ដោយខ្លួនឯង។
ពត៌មានលម្អិតនៃផលិតផល
ផលិតផលបាញ់ពិត
ជ្រុងមួយនៃសិក្ខាសាលាផលិតកម្ម
ការវេចខ្ចប់ផលិតផល
ករណីដាក់ពាក្យសុំផលិតផល
