(W)TAL 6-35KV 100-10000Kvar korkeajännite AC suodatin täydellinen sarja

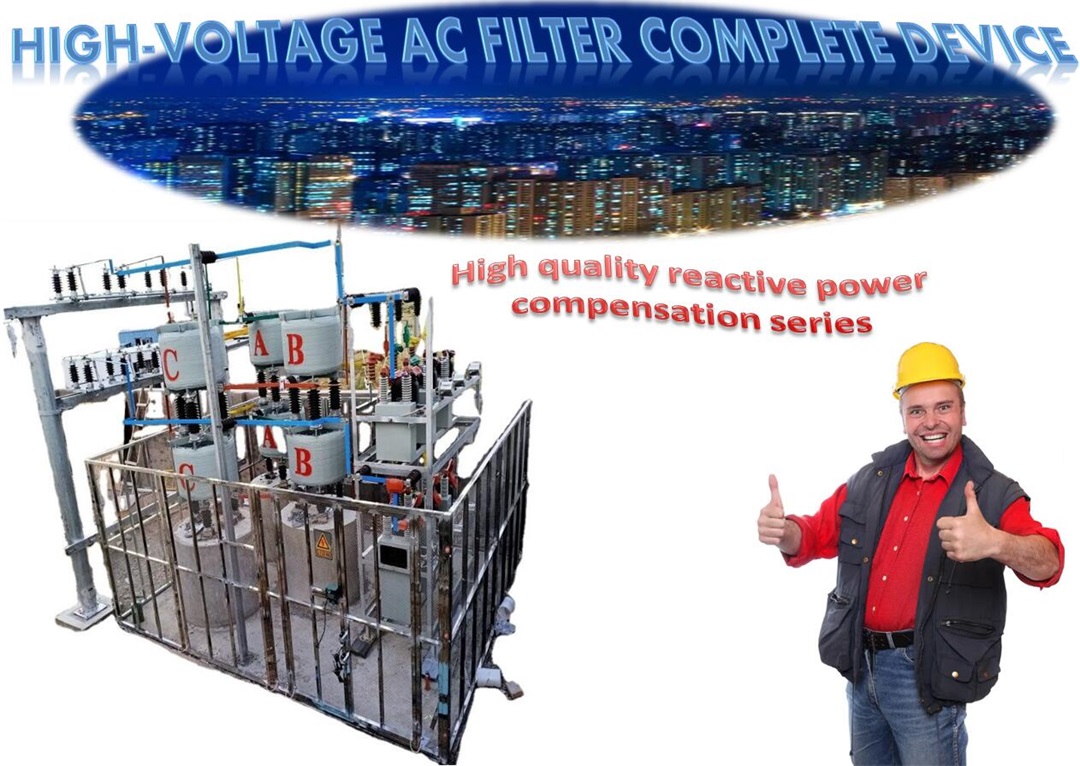

(W)TAL 6-35KV 100-10000Kvar korkeajännitteinen AC suodatin täydellinen sarja Suositeltu kuva

Lyhyt kuvaus:

Erilaisten muuntajien, taajuusmuuttajien, valokaariuunien ja muiden epälineaaristen sähkölaitteiden laajassa käytössä niiden harmoniset virrat ylittävät usein asiaankuuluvien kansallisten standardien sallitut arvot, mikä vaikuttaa vakavasti sähköverkon sähkön laatuun.

Lähetä meille sähköpostia

Tuotetiedot

Tuotetunnisteet

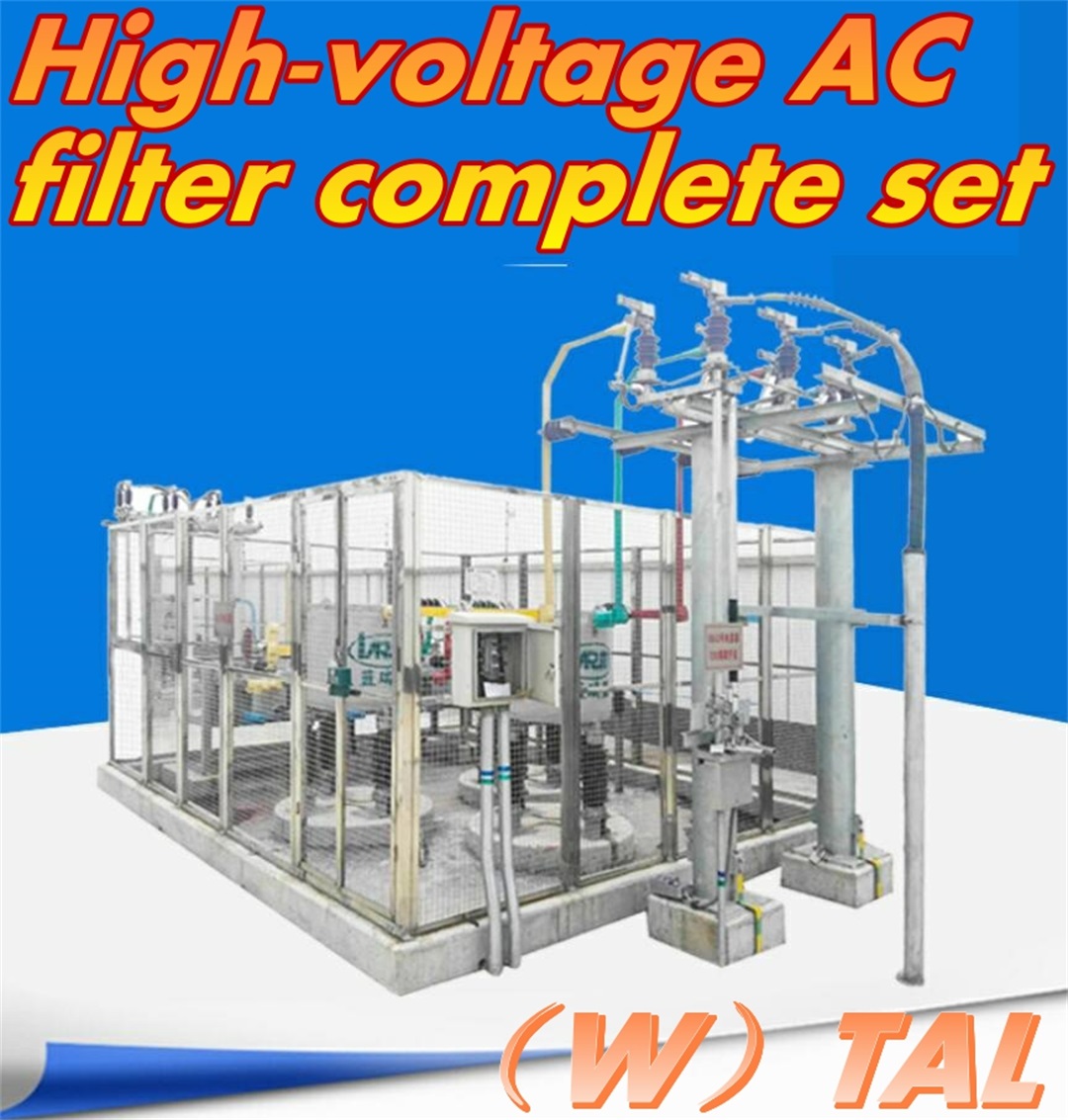

Tuotteen Kuvaus

Erilaisten muuntajien, taajuusmuuttajien, valokaariuunien ja muiden epälineaaristen sähkölaitteiden laajalla käytöllä niiden harmoniset virrat ylittävät usein asiaankuuluvien kansallisten standardien sallitut arvot, mikä vaikuttaa vakavasti sähköverkon virranlaatuun.
Korkeajännitesuodattimen kokonaissarja on "passiivinen" suodatinlaite, eli suodatinreaktori ja suurjännitesuodatinkondensaattori yhdistetään sopivasti.Tarkan virityksen jälkeen suodatinhaara voi muodostaa matalaimpedanssisen kanavan jokaiselle korkean kertaluvun harmoniselle, jolloin vastaava harmoninen virta on suuri.Osa siitä virtaa suodattimeen suodattamaan harmonisen virran ja vähentämään yleisen tukiaseman harmonisen jännitteen vääristymistä.Lisäksi se kompensoi loistehoa ja parantaa tehokerrointa.
Laite asennetaan pääasiassa 6kV, 10kV, 35kV, 110kV virtakiskopuolelle, ja se soveltuu paikkoihin, joissa on suuria harmonisia virtoja, kuten voimajärjestelmät, metallurgia, teräs-, alumiinitehtaat, öljy, kemianteollisuus, sähköistetty rautatie, paperinvalmistus ja laivanrakennus. .

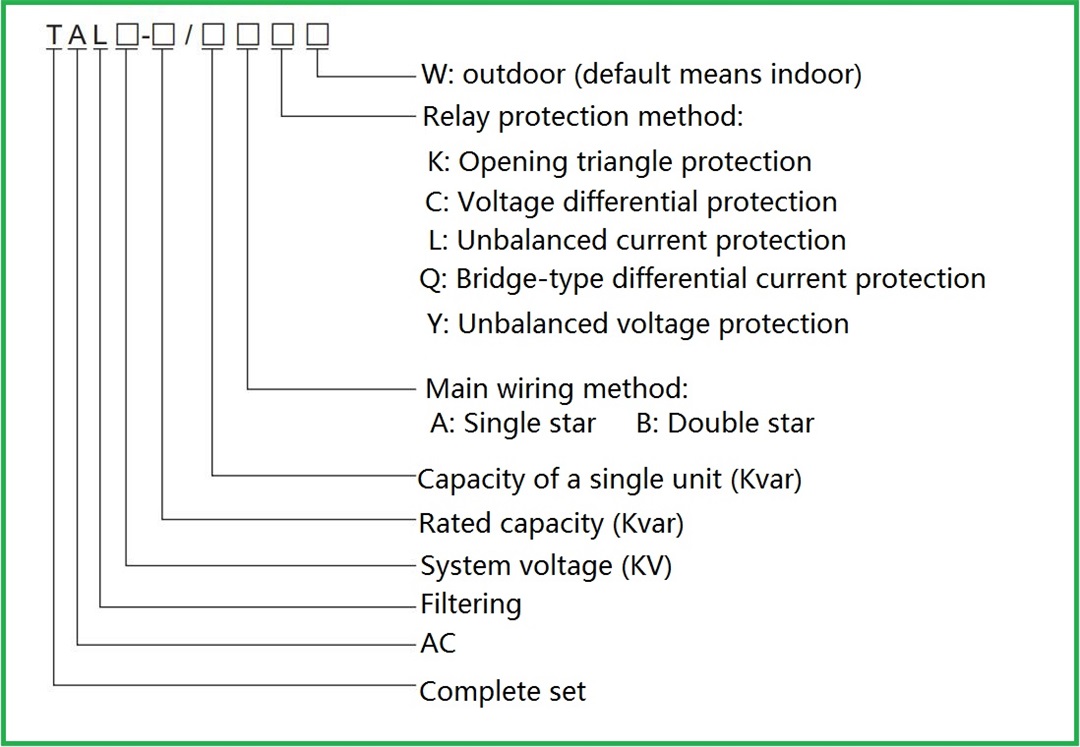

Mallin kuvaus

Tekniset parametrit ja rakenteen mitat

1. Nimellisjännite: 6kV, 10kV, 35kV, 110kV;
2. Toimintataajuus: 50 Hz;
3. Nimelliskapasiteetti: 50Kvar-30000kvar;
4. Viritystaajuus: 3 kertaa, 5 kertaa, 7 kertaa, 11 kertaa, 13 kertaa ja enemmän;
5. Työtila: jatkuva työ, automaattinen/manuaalinen.

Tuotteen ominaisuudet ja käyttöalue

1. Suodatinkondensaattori koostuu useista kondensaattoriyksiköistä, ja yksi suodatinkondensaattori käyttää yksivaiheista rakennetta vaihejakoviritystä varten.Suodatinkondensaattori käyttää kalvokomposiittimateriaalia, jolla on pieni koko, pieni häviö ja alhainen käyttölämpötila.
2. Suodatinreaktorissa on yksivaiheinen kuivailmasydänrakenne, ja induktanssiarvo on jatkuvasti säädettävissä 5 %.Reaktori voidaan asentaa vaakasuoraan "-" tai "tapin" muotoon.

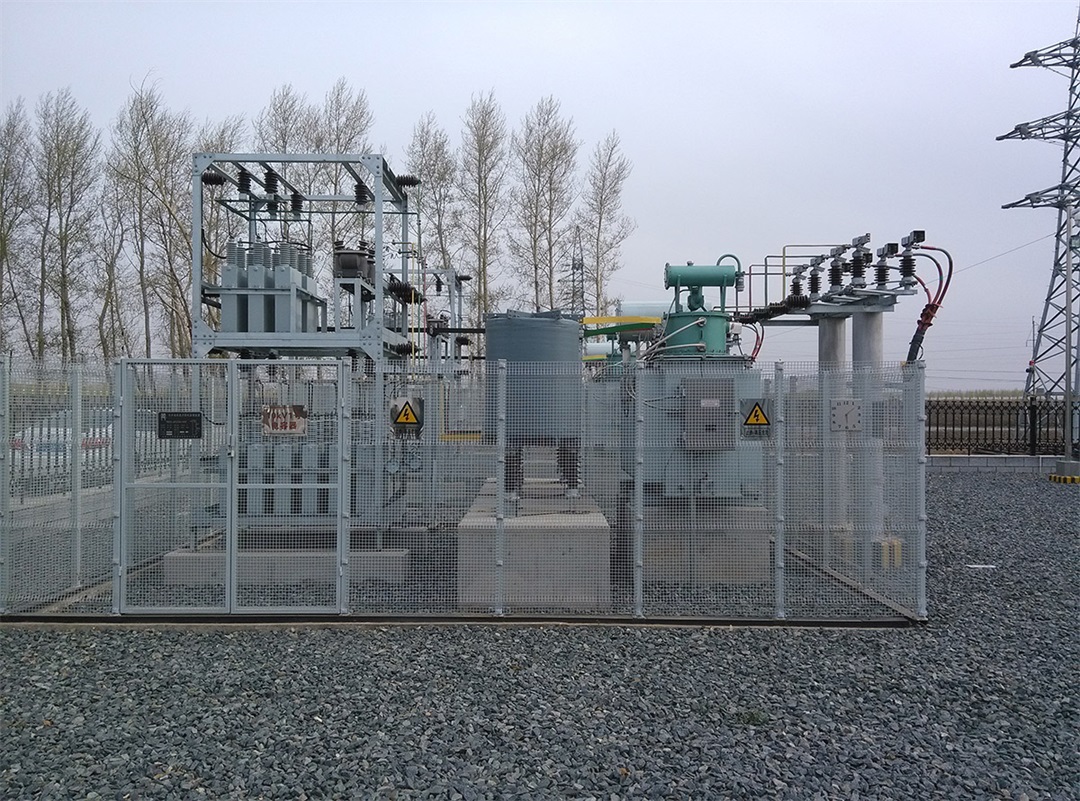

3. Täydellisen suodatuslaitteiden sarjan rakenne on joustava ja voi olla kotelotyyppinen tai kehystyyppinen.Kun runkorakenne otetaan käyttöön, koko laite eristetään aidoilla.
4. Suodatinlaite on suunniteltu manuaalisilla ja automaattisilla ohjaustavoilla, mikä tekee käytöstä yksinkertaista ja turvallista.
5. Ota käyttöön tietokoneeseen integroitu automaattinen suojauslaite seurataksesi järjestelmän muutoksia reaaliajassa.Varmista, että laite toimii turvallisesti ja luotettavasti.
6. Käyttäjän järjestelmävaatimusten mukaan se voi tehokkaasti suodattaa pois sähköverkon korkealuokkaiset harmoniset, kompensoida loistehoa ja parantaa jännitteen laatua.
Käyttöehdot:
1. Korkeus: <1000m;
2. Ympäristön lämpötila: -25℃～+45℃;
3. Suhteellinen kosteus: <90 % 20℃:ssa;
4. Asennuspaikalla ei ole voimakasta mekaanista tärinää, syövyttävää kaasua ja höyryä, sähkönjohtavuutta eikä räjähtävää pölyä.

Tuoterakenteen ominaisuudet ja tilausohjeet

rakenne:

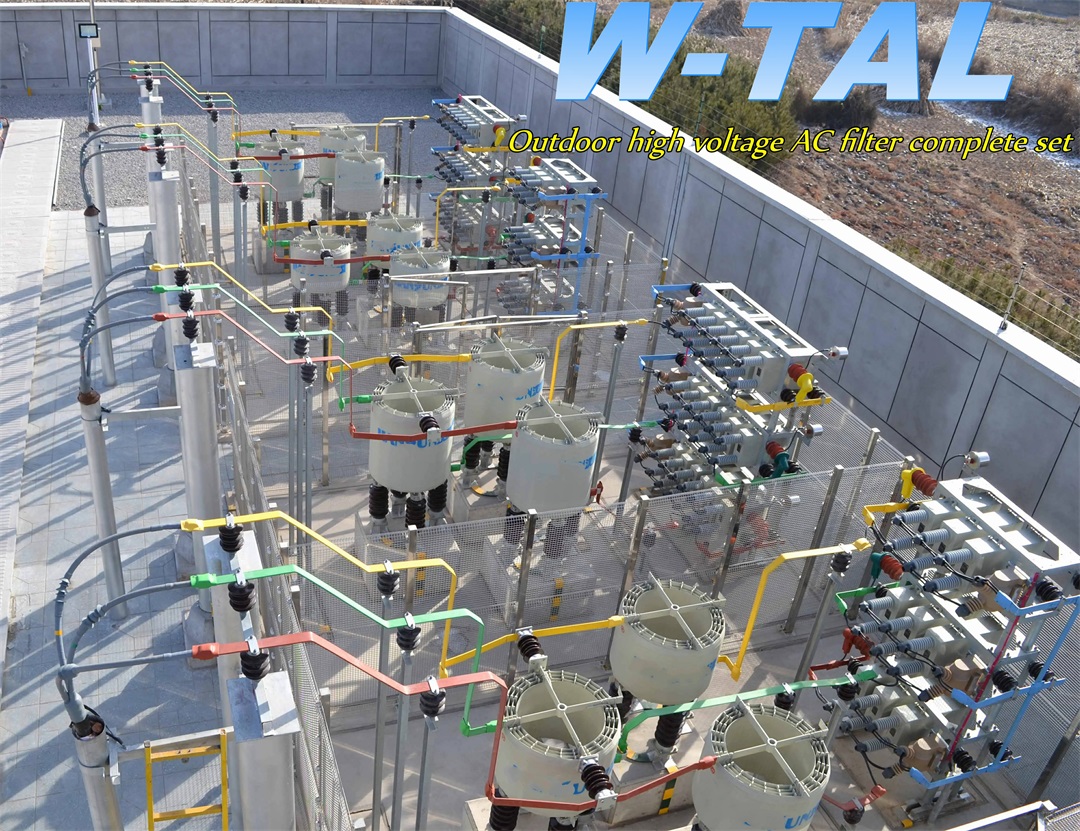

Se koostuu suurjännitteisestä erotuskytkimestä, suurjännitetyhjiökontaktorista tai tyhjiökatkaisijasta, virtamuuntajasta, kuivatyyppisestä ontosta suodatinreaktorista, sinkkioksidista
Salamansammutin, suodatinkondensaattori, suurjännitesulake, purkauskela ja ei-induktiivinen vastus koostuvat asianmukaisesti yksiviritetystä suodatinlaitteesta tai ylipäästösuodattimesta
laite.Yksiviritettyä suodatinlaitetta käytetään pääasiassa suodattamaan pois harmonisen lähteen tärkeimmät ominaiset harmoniset, kuten 3., 5., 7., 11. jne.;ylipäästö
Suodatinlaite saavuttaa pääasiassa 13. ja sitä korkeampien yliaaltojen suodattamisen.TAL-laite on varustettu automaattisella kytkentäohjauslaitteella ja mikrotietokonesuojauksella
laite.
toimintaperiaate:
TAL-suodatinlaite koostuu pääasiassa suodatinkondensaattoreista, suodatinreaktoreista jne. LC-suodatinlaitteiden muodostamiseksi.
työkorvaus.LC-suodatinlaitteet sisältävät pääasiassa kertaviritettyjä suodatinlaitteita, kaksoisviritettyjä suodatinlaitteita, ylipäästösuodattimia ja C-tyypin suodatinlaitteita.Käytännössä useita suodatinlaitteiden ryhmiä suunnitellaan harmonisen virran ja loistehon tarpeen jakautumisen ja koon mukaan.
Tämän harmonisen asettaminen vastaa matalaimpedanssista kanavaa, jolloin suurin osa harmonisesta virrasta virtaa suodatinpiiriin.ylipäästösuodatinväline katkaisutaajuudelle
Yllä olevat harmoniset kaikki osoittavat pientä impedanssia, ja C-tyypin suodatinlaitteella on laajakaistaviritys ja pieni häviö.Suodatinlaitteiden ryhmittely on suoritettava
Tarkka laskenta, ei vain pääharmonisen virran suodattamiseksi, vaan myös loistehon kompensoinnin vaatimusten täyttämiseksi, mutta myös tietyn kokonaislukutaajuuden estämiseksi
Harmoninen virta vahvistuu suodatinlaitteen rinnakkaisresonanssin ja järjestelmän impedanssin ansiosta.Yrityksemme suodatinlaitteiden suunnitteluohjelmisto voi perustua
Jokaisen käyttäjän erityisominaisuudet voivat tarjota nopeasti ja kohtuullisesti tarkan suodatinlaitteen suunnittelukaavion tarkan simulaatiomallin avulla.

Käyttäjän tilausohjeet:
1. Sähköjärjestelmän kaavio;
2. Harmonisen testin tarkistuspiste (PCC);
3. PCC-pistekiskon suurin ja pienin oikosulkukapasiteetti;
4. Päämuuntajan kapasiteetti, nimellinen ensiö- ja toisiojännite sekä impedanssijännitteen prosenttiosuus;
5. Päämuuntajan ja kunkin kuorman välisen yhteyden tyyppi ja pituus (linjaimpedanssin laskemiseksi);
6. Jos alun perin on kondensaattorin kompensointi, sen on annettava: asennuspaikka, kapasiteetti, nimellisjännite, liitäntätapa, reaktionopeus jne.;
7. PCC-pistesopimuksen tehonkulutus puristaa osuutta tehonsyöttöjärjestelmän asennetusta kapasiteetista (jos PCC-pisteen sallittu harmoninen virtaraja on suoraan annettu);
8. Taustaharmoniset;
9. Harmonisen virran muodostumisen määrä;jos sitä ei oteta tuotantoon, voi tarjota kaiken
Yliaaltovirtaa tuottavista laitteista on yksityiskohtaiset parametrit, kuten tasasuuntaajapulssien lukumäärä, tehotasasuuntaajan tyyppi, onko kyseessä tyristori- tai dioditasasuuntaaja.
Laitetehdas voi toimittaa myös harmonisen virran tuotannon määrän suoraan;
10. Loistehotarve tai anna kuukausittainen keskimääräinen tehoarvo, loistehon keskiarvo ja tehokerroin kompensoinnin jälkeen.
11. Etusija tulee olla tärkeimpien laitteiden, kuten eristyskytkimien, reaktorien, suodatinkondensaattorien, purkauskelojen, pysäyttimien jne. mallin valinnassa.
Ostajan antamat tiedot voidaan optimoida todellisen tilanteen mukaan.Jos on erityisvaatimuksia, toimittaja ja ostaja voivat neuvotella siitä.
12. Saatavuuspäivä.
13. Lisäselvityksiä voidaan antaa, jos on erityisvaatimuksia.
